Upgrade Proteksi Generator: Dari Relay Mekanikal ke Digital — Panduan Lengkap untuk Engineer

Pernah ngalamin situasi ini? Relay proteksi generator kamu model jadul — jenis elektromekanikal dengan cakram induksi dan kontak mekanikal. Masih jalan sih, tapi:

• Spare part udah discontinued sejak satu dekade lalu
• Setting proteksi nggak bisa diubah tanpa bongkar fisik
• Nggak ada event recorder — kalau terjadi trip, kamu cuma bisa tebak-tebak penyebabnya
• Vendor resmi udah diakuisisi tiga kali, dan nggak ada yang mau handle support

Nggak cuma kamu. Ini masalah klasik di hampir semua pembangkit listrik yang dibangun sebelum tahun 2010. Dan sekarang, saatnya ngobrol serius tentang upgrade.

Artikel ini aku tulis berdasarkan pengalaman nyata menangani proyek pergantian relay proteksi generator di beberapa lokasi — dari pembangkit listrik tenaga gas, tambang batubara, sampai kilang minyak. Aku bakal bahas dari sisi engineering-nya: kenapa harus upgrade, apa yang perlu dipertimbangkan, gimana caranya, dan trap-trap yang bisa bikin proyekmu molor berbulan-bulan.

Kenapa Relay Mekanikal Masih Bertahan (dan Kenapa Harus Diganti)

Sebelum kita bahas solusinya, kita perlu paham kenapa relay mekanikal masih bertahan di banyak tempat.

Daya Tarik Relay Mekanikal (Dulu)

Pada masanya — tahun 1960-an sampai 1990-an — relay elektromekanikal adalah state of the art. Desainnya brilian:

Kelebihan relatif yang bikin orang males ganti:

• Tahan banting. Secara fisik, relay mekanikal itu tank. Nggak ada mikroprosesor yang bisa crash, nggak ada firmware yang bisa corrupt. Kalau casing-nya masih utuh, biasanya masih jalan.
• Nggak perlu power supply terpisah. Arus dari CT cukup buat menggerakkan cakram. Bahkan kalau DC control gagal total, beberapa proteksi masih bisa trip dari induksi langsung.
• Simpel dipahami. Engineer senior bisa lihat kurva time-current di depan relay dan langsung paham setting-nya. Nggak perlu laptop, nggak perlu software.

Tapi ini semua kelebihan di era yang udah lewat. Mari kita lihat kenapa relay mekanikal jadi liability di era modern.

Realitas Lapangan: Masalah yang Nggak Terlihat Sampai Terlambat

1. Spare Part Semakin Sulit

Ini masalah paling fundamental. Brand-brand legendaris seperti Westinghouse (sekarang Eaton/Cutler-Hammer), GE (versi lama), dan ABB (versi lama) udah banyak menghentikan produksi spare part relay mekanikal mereka.

Kamu butuh kontak cadangan untuk CO-11 overcurrent relay? Atau pegas pengganti untuk IAC relay? Selamat mencari. Kebanyakan harus beli dari surplus market — dengan kualitas yang questionable dan harga yang kadang lebih mahal dari relay digital baru.

2. Nggak Ada Visibility

Ini masalah operasional yang sering diremehkan. Relay mekanikal:

• Nggak merekam event. Kalau generator trip jam 3 pagi, kamu cuma tahu bahwa relay tersebut trip. Nggak tahu: kapan tepatnya, arus berapa yang menyebabkannya, berapa lama kondisi fault berlangsung, dan apa yang terjadi 1 detik sebelumnya.
• Nggak ada metering. Kamu nggak bisa baca arus, tegangan, power factor, frequency dari relay. Butuh meter terpisah — yang berarti panel makin penuh.
• Nggak ada komunikasi. Nggak bisa remote monitoring, nggak bisa SCADA integration, nggak bisa alarm forwarding ke control room.

3. Kurva Proteksi Fixed

Relay mekanikal punya kurva time-current yang fixed oleh desain fisiknya. Mau ubah kurva dari "Standard Inverse" ke "Very Inverse"? Ganti relay-nya. Mau tambahkan instantaneous element? Butuh relay terpisah.

Di era digital, ini keterbatasan serius. Koordinasi proteksi yang kompleks — misalnya pembangkit yang punya multiple generators dengan load sharing — butuh fleksibilitas kurva yang relay mekanikal nggak bisa kasih.

4. Rentan Terhadap Lingkungan

Kontak mekanikal bisa teroksidasi. Pegas bisa lelah (metal fatigue). Getaran dari generator bisa bikin setting bergeser secara perlahan. Debu dan kelembaban bisa mengganggu mekanisme.

5. Maintenance Intensif

Relay mekanikal butuh periodic testing yang lebih intensif — biasanya tahunan, dengan secondary injection test set. Setiap test butuh kalibrasi ulang, pelumasan kontak, pembersihan. Di mana digital relay butuh test yang lebih sederhana dan seringkali bisa self-test.

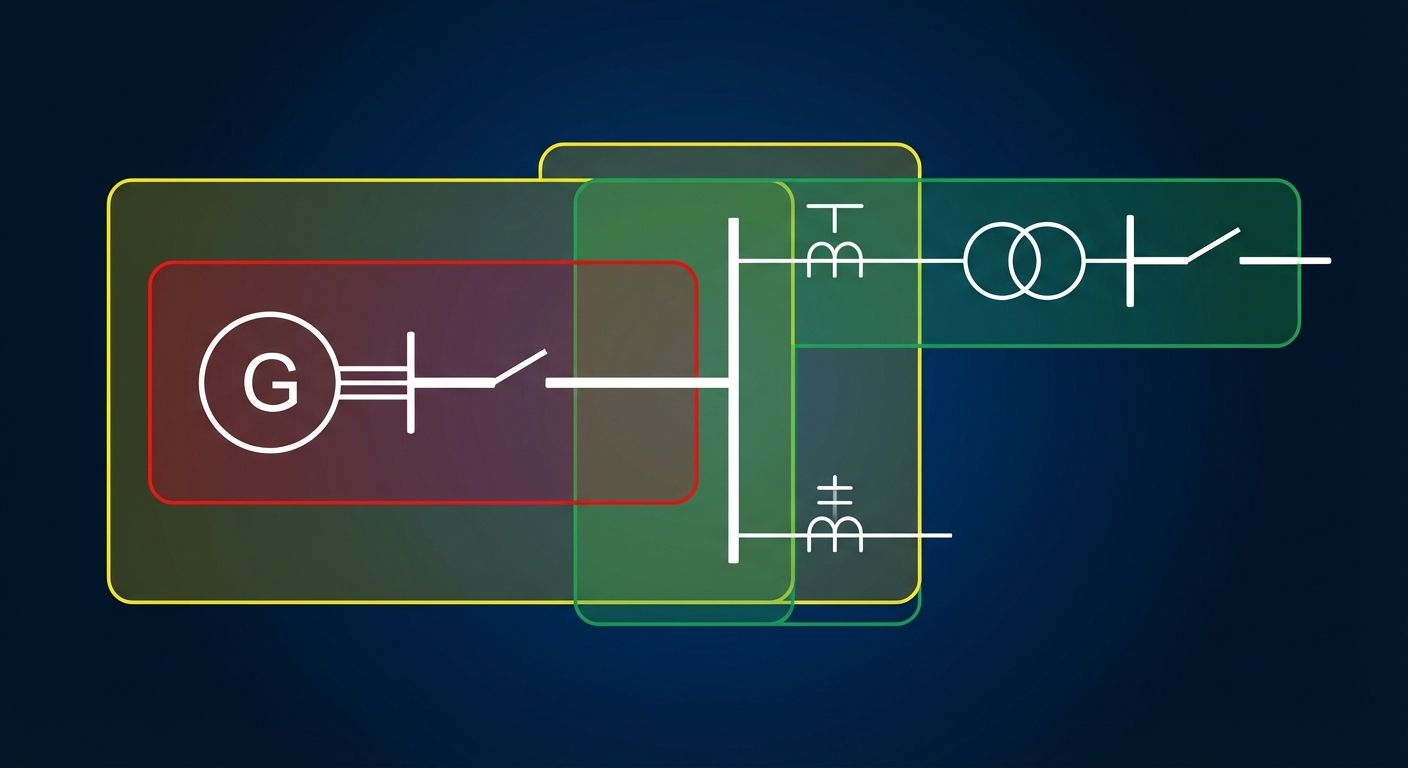

Anatomi Proteksi Generator: Apa yang Sebenarnya Dilindungi

Sebelum masuk ke teknis upgrade, kita perlu sepakat tentang apa yang kita proteksi dan kenapa. Generator bukan sekadar "mesin yang bikin listrik" — dia adalah aset bernilai tinggi yang kalau rusak, downtime-nya bisa millions per day.

Jenis Fault pada Generator

Dampak tanpa proteksi: Stator damage Rp 500 jt - 2 M, rotor damage Rp 300 jt - 1 M, core damage Rp 1 M - 5 M, forced outage Rp 50 jt - 500 jt/hari.

Proteksi Standar Generator (ANSI Code)

Berikut proteksi minimum yang biasanya diterapkan pada generator industrial (medium voltage, 3-15 kV):

Lihat polanya? Relay mekanikal butuh satu unit fisik per fungsi proteksi. Kalau generator kamu butuh 10 fungsi proteksi, berarti 10 relay terpisah di panel. Plus wiring yang kompleks, plus space yang besar.

Satu relay digital multifungsi modern bisa handle semua fungsi di atas dalam satu unit. Ini perbedaan drastis yang sering nggak disadari saat pertama kali ngomong soal upgrade.

Survey Awal: Apa yang Harus Dilakukan Sebelum Offer Penawaran

Ini bagian yang sering terlewat. Banyak vendor langsung kirim penawaran relay tanpa survey lapangan yang memadai. Hasilnya? Pas eksekusi, baru ketemu masalah — pintu panel nggak muat, CT incompatible, atau wiring harus dirombak total.

1. Identifikasi Relay Existing

Langkah pertama: buat daftar lengkap semua relay proteksi yang terpasang saat ini. Untuk setiap relay, catat:

2. Ukur Pintu Panel

Ini krusial tapi sering terlewat. Relay digital modern punya footprint yang berbeda dengan relay mekanikal. Door cutout yang dulu muat relay 10" x 8" mungkin nggak muat untuk relay digital yang punya layout tombol dan display berbeda.

Yang perlu diukur:

• Dimensi cutout existing (lebar x tinggi)
• Kedalaman panel (relay digital kadang lebih dalam)
• Posisi mounting (flush mount vs surface mount)
• Ruang kosong di sekitar relay untuk wiring

3. Cek Kompatibilitas CT/VT

Current Transformer dan Voltage Transformer yang terpasang saat ini harus kompatibel dengan relay digital baru. Ini bukan sekadar soal rasio — tapi juga:

• Burden rating: Relay digital modern punya burden yang jauh lebih rendah (biasanya <1 VA) dibanding relay mekanikal (5-25 VA). Ini justru keuntungan — tapi harus dicek bahwa CT-nya nggak oversized sampai titik akurasi menurun di arus rendah.
• Accuracy class: Untuk proteksi differential, CT harus class 5P10 atau 5P20. Untuk metering, class 0.5 atau 0.2.
• Knee point voltage: Penting untuk differential protection. Relay digital mungkin punya requirement berbeda.
• Connection type: Star/wye, delta, atau open-delta — ini menentukan wiring dari CT ke relay.

4. Review Single Line Diagram (SLD)

Single line diagram existing harus di-review menyeluruh. Ini untuk memastikan:

• Skema proteksi existing tergambar lengkap
• Koordinasi dengan upstream/downstream protection sudah benar
• Tidak ada blind spot proteksi yang perlu ditambahkan
• Auxiliary relay (86 lockout, 94 trip) masih dalam kondisi baik atau perlu diganti

5. Identifikasi Sistem Kontrol Eksisting

Sistem DC control di pembangkit biasanya:

• 125V DC (standar PLN, pembangkit besar)
• 110V DC (standar beberapa industrial plant)
• 48V DC (kecil, kadang di lokasi terpencil)

Pastikan relay digital yang dipilih kompatibel dengan sistem DC yang ada. Sebagian besar relay modern mendukung range luas (24-250V DC), tapi tetap harus dicek.

Pemilihan Relay Digital: Brand Comparison

Ini bagian yang paling sering jadi perdebatan. Setiap engineer punya preferensi brand, dan setiap vendor pasti ngomong brand-nya yang terbaik. Mari kita bahas secara obyektif berdasarkan track record nyata di lapangan.

Landscape Brand di Pasar Indonesia

Catatan Khusus: Westinghouse Legacy

Masih banyak pembangkit di Indonesia yang pakai relay Westinghouse — brand yang legendaris. Beberapa model populer:

• CO/CO-11: Overcurrent relay — mungkin relay mekanikal paling banyak di dunia
• IAC/IAC-53: Time overcurrent dengan inverse time characteristic
• CA/CV: Directional relay
• CF: Ground fault relay
• HU/HU-1: Voltage relay

Fakta penting: Westinghouse Electric Corporation (divisi power equipment) diakuisisi oleh Eaton Corporation, dan kemudian brand-nya diabsorbing ke Cutler-Hammer (yang juga Eaton). Jadi kalau kamu cari "Westinghouse CO-11" di website Eaton, kemungkinan besar nggak ketemu langsung — harus cari di bagian legacy products atau obsolete components.

Comparison: Schneider vs ABB vs GE

Ketiga brand ini adalah pilihan paling umum untuk upgrade proteksi generator di Indonesia. Berikut perbandingan praktis:

Strategi Pemilihan Brand

Berdasarkan pengalaman, ini bukan soal "brand mana yang terbaik" — tapi "brand mana yang paling cocok untuk kondisi spesifikmu":

Pilih Schneider kalau:

• Lokasi di area mining atau industri berat
• Butuh local support yang kuat
• Sudah ada ecosystem Schneider lain di site (ACB, MCC, PLC)
• Budget menengah ke atas

Pilih ABB kalau:

• Terkoneksi dengan PLN atau utilitas besar
• Butuh integrasi dengan sistem ABB lain (ACS drive, REF relay, RTU)
• Sistem yang kompleks dengan banyak IED
• Budget lebih tinggi

Pilih GE kalau:

• Site sudah pakai GE relay (SR-889, dll) — konsistensi ecosystem
• Industri oil & gas atau pertambangan
• Butuh relay yang battle-tested di kondisi harsh
• Budget terbatas tapi butuh reliability tinggi

Pilih Eaton/Cutler-Hammer kalau:

• Migrasi dari Westinghouse existing — kompatibilitas wiring
• Ingin minim perubahan wiring
• Budget ketat

Studi Kasus: 5 Genset dengan Relay Mekanikal

Mari kita lihat studi kasus nyata — sebut saja ini sebuah fasilitas industri yang punya 5 unit generator dengan proteksi mekanikal yang sudah aging. Ini pola yang sangat umum di Indonesia.

Kondisi Existing

Scope Pekerjaan yang Diperlukan

Berdasarkan kondisi di atas, scope pekerjaan yang realistis:

1. Supply Material

Per genset, tipikal butuh:

• 1x Digital protection relay (multifunction) — menggantikan 2+ relay mekanikal
• 1x Auxiliary relay 86 (lockout) — jika existing sudah end of life
• 1x Test switch (untuk commissioning dan future testing)
• Kabel control dan accessories
• Din rail, terminal blocks, labels

2. Modifikasi Panel

Ini sering jadi hidden cost yang nggak terduga:

• Door cutout modification: Relay digital punya dimensi berbeda. Perlu modification atau adapter plate pada pintu panel.
• Back panel wiring: Kabel dari CT/VT perlu di-re terminate ke terminal block baru yang sesuai dengan relay digital.
• Labeling: Semua wiring harus di-label ulang sesuai standard.
• Painting/finishing: Setelah modifikasi, panel perlu touch up supaya tampilan rapi.

3. Installation

• Removal relay mekanikal existing (carefully — dokumentasi wiring sebelum dicabut)
• Mounting relay digital baru
• Re-wiring sesuai wiring diagram baru
• Konektor communication (jika applicable)

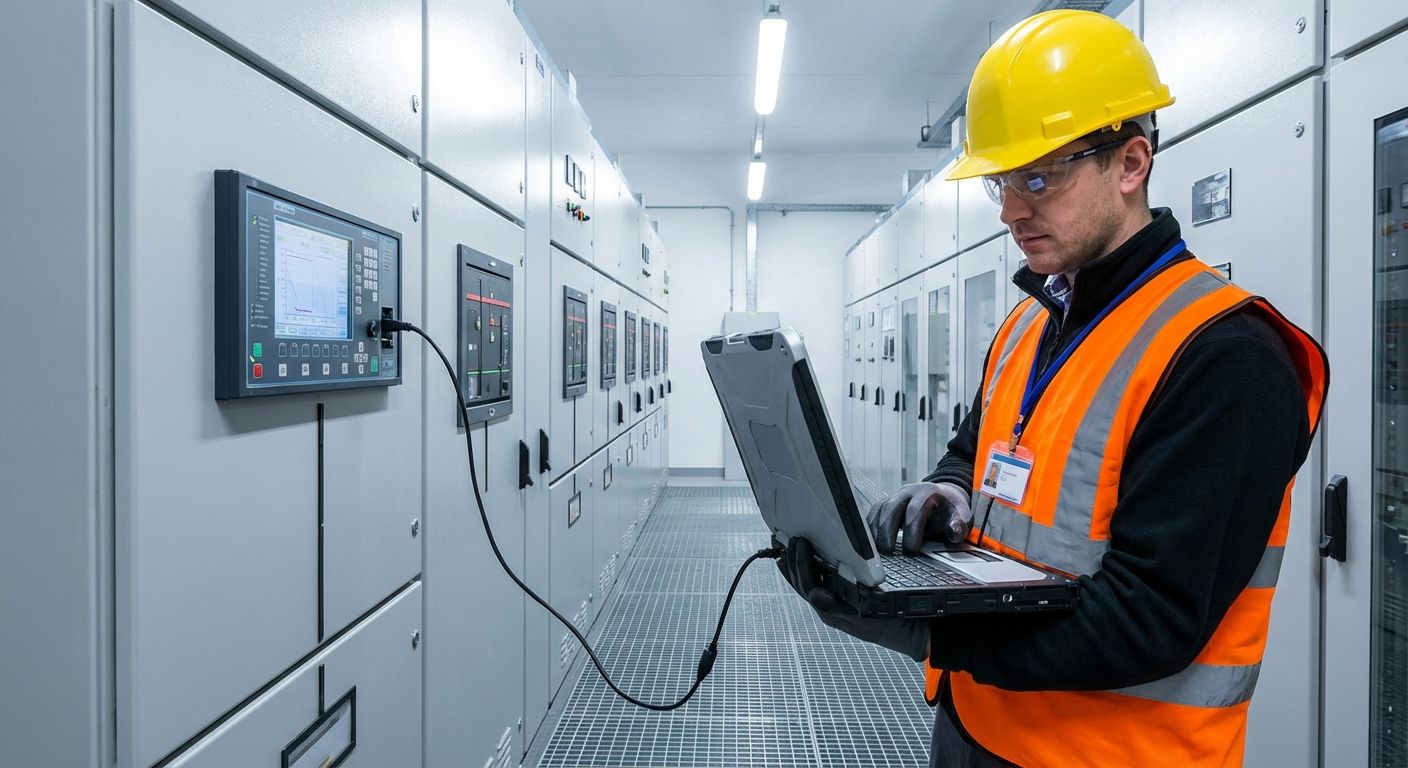

4. Commissioning

Ini tahapan paling kritis:

Aspek Teknis yang Sering Terlewat

1. Koordinasi Proteksi

Ganti relay bukan cuma plug and play. Setting relay baru harus dikoordinasikan dengan:

• Upstream protection: Breaker incoming dari PLN atau transformer
• Downstream protection: Feeder breaker, motor protection relay
• Sistem paralel: Jika beberapa genset bisa paralel, proteksi harus mempertimbangkan load sharing dan circulating current
• Tie breaker: Proteksi bus tie dan interlock system

Ini butuh coordination study yang biasanya dilakukan pakai software seperti ETAP, SKM Power*Tools, atau IEEE C37.102 sebagai referensi.

2. Setting Relay Digital

Keuntungan relay digital adalah fleksibilitas setting — tapi ini juga liability kalau nggak dikerjakan dengan benar. Parameter setting yang harus ditentukan:

3. CT Burden Analysis

Ini yang sering banget terlewat. Relay mekanikal punya burden tinggi (10-25 VA), relay digital punya burden rendah (<1 VA). Tapi ini bukan berarti semua CT existing bisa langsung dipakai.

Perlu dicek:

• Accuracy limit factor: CT harus masih akurat di arus fault maksimum. Kalau dulu CT dipilih untuk burden 10 VA dan sekarang relay cuma 0.5 VA, accuracy limit factor-nya jadi lebih tinggi — ini justru bagus.
• Knee point voltage: Untuk differential protection, Vk harus memenuhi requirement relay. Rumus sederhana: Vk > If × (Rct + 2 × Rlead + Rrelay).
• Class: CT class 5P10 artinya akurat sampai 20× rated current dengan error <5%. Untuk generator differential, biasanya butuh class 5P20 atau lebih.

4. Communication Protocol

Kalau site punya SCADA atau DCS, relay digital harus bisa berkomunikasi. Pilihan protokol:

Rekomendasi: Kalau SCADA existing pakai Modbus, pertahankan Modbus untuk sederhana. Kalau ini proyek baru atau upgrade SCADA juga, pertimbangkan IEC 61850 sebagai future-proof investment.

5. Cybersecurity

Ini aspek yang makin penting tapi sering diabaikan di level industrial. Relay digital yang terkoneksi ke network bisa jadi attack vector. Minimal:

• Segregate network relay dari corporate network
• Gunakan VLAN untuk relay communication
• Disable port yang nggak dipakai
• Password protect relay settings
• Regular firmware updates

Estimasi Biaya: Realitas vs Ekspektasi

Oke, ini yang paling banyak ditanya. Berapa sih budget-nya?

Aku nggak bisa kasih angka pasti karena setiap proyek unik, tapi berikut range indikatif berdasarkan pengalaman di beberapa proyek:

Catatan: Harga bisa turun untuk quantity besar. Schneider/ABB lebih mahal tapi support lebih baik. GE lebih kompetitif. Belum termasuk PPN + contingency 10-15%.

Strategi Budgeting untuk Tender

Kalau rencana eksekusi 2027 tapi anggaran harus diajukan tahun ini, ini strateginya:

1. Pilih 2-3 opsi brand dengan range harga berbeda (low-medium-high)
2. Sertakan koordinasi study sebagai item terpisah — kadang bisa dinegosiasikan dengan vendor
3. Minta penawaran budgetary — bukan firm quote, tapi range yang realistis
4. Sertakan contingency 15-20% — biaya modifikasi panel sering melebihi estimasi awal
5. Pisahkan material vs jasa — supaya saat tender, bisa negotiate per komponen
6. Minta timeline detail — untuk 5 genset, realistis butuh 4-8 minggu kalau sequential

Lessons Learned dari Proyek Nyata

Aku sudah handle beberapa proyek pergantian relay proteksi di berbagai lokasi. Berikut lessons yang bisa kamu pakai sebagai referensi:

Lesson #1: Selalu Dokumentasi Wiring SEBELUM Bongkar

Ini golden rule yang seharusnya nggak perlu disebut, tapi ternyata sering dilanggar.

Kejadian: Di salah satu proyek, tim lapangan langsung bongkar relay existing tanpa dokumentasi wiring dulu. Pas mau pasang relay baru, baru sadar bahwa wiring diagram existing nggak sesuai dengan as-built drawing. Ada beberapa kabel yang di-jumper manual tanpa dokumentasi. Akibatnya? 2 hari delay buat trace kabel satu per satu.

Best practice: Sebelum bongkar apapun, foto semua wiring, label semua terminal, dan buat point-to-point wiring diagram yang aktual.

Lesson #2: CT Polarity Bisa Bikin Differential Relay Salah Kaprah

Differential protection (87G) itu sangat sensitif terhadap CT polarity. Kalau salah satu CT kebalik polaritasnya, relay akan see differential current yang nggak ada — dan bisa trip generator secara false.

Kejadian: Setelah commissioning di salah satu proyek, relay differential 87G nge-trip generator saat start-up. Setelah investigasi, ternyata salah satu CT di sisi neutral punya polaritas terbalik. Penyebabnya: wiring drawing existing salah, dan nggak ketahuan karena relay mekanikal lama sudah di-bypass.

Best practice: Selalu lakukan primary injection atau sensitivity check untuk verifikasi CT polarity sebelum dynamic test.

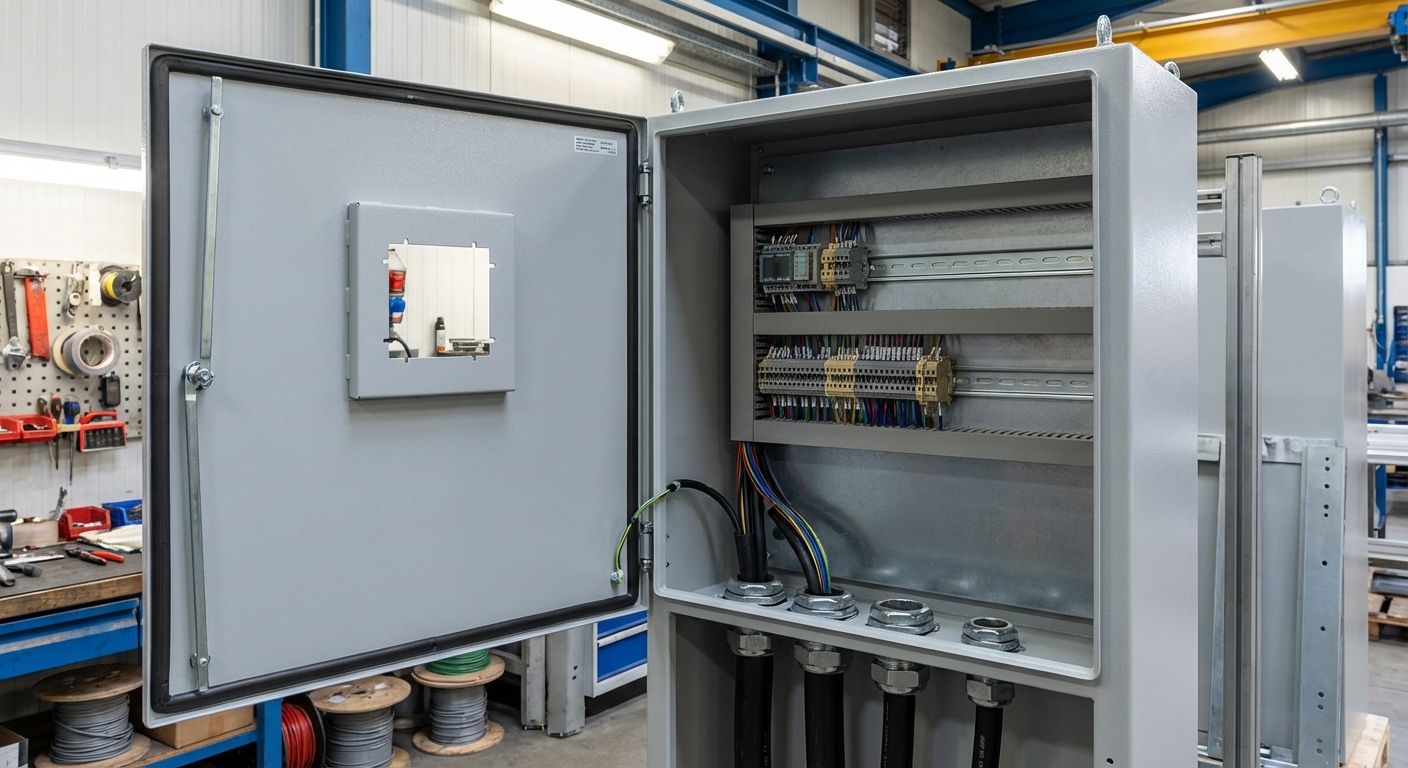

Lesson #3: Door Modification Lebih Ribet dari yang Dikira

Pintu panel industrial bukan sekadar lembaran metal datar. Biasanya ada:

• Back plate untuk reinforcement
• Gasket untuk IP rating
• Handle dan locking mechanism
• Cable entry glands
• Existing nameplates dan labels

Kejadian: Di satu proyek, modifikasi door cutout ternyata mengganggu IP rating panel. Setelah relay baru dipasang, ada celah antara relay dan door yang mengurangi protection dari dust dan moisture. Harus buat custom gasket — yang butuh 2 minggu fabrikasi.

Best practice: Pertimbangkan adapter plate (frame yang numpang di cutout existing) daripada memotong ulang pintu. Lebih aman untuk IP rating, dan lebih cepat.

Lesson #4: Setting Default Bukan Selalu Setting yang Benar

Banyak vendor relay digital yang pre-program relay dengan setting default. Setting ini umumnya konservatif dan generic — cocok untuk demo, tapi nggak untuk operasi nyata.

Kejadian: Di satu site, relay baru dikirim dengan setting default dari pabrik. Generator beroperasi normal selama 3 minggu, lalu trip saat ada motor starting yang besar di downstream. Ternyata setting overcurrent relay masih default yang nggak dikoordinasikan dengan downstream feeder.

Best practice: Setting relay harus selalu dikalkulasi berdasarkan kondisi specific site — CT ratio, generator rating, load characteristic, dan koordinasi dengan proteksi lain.

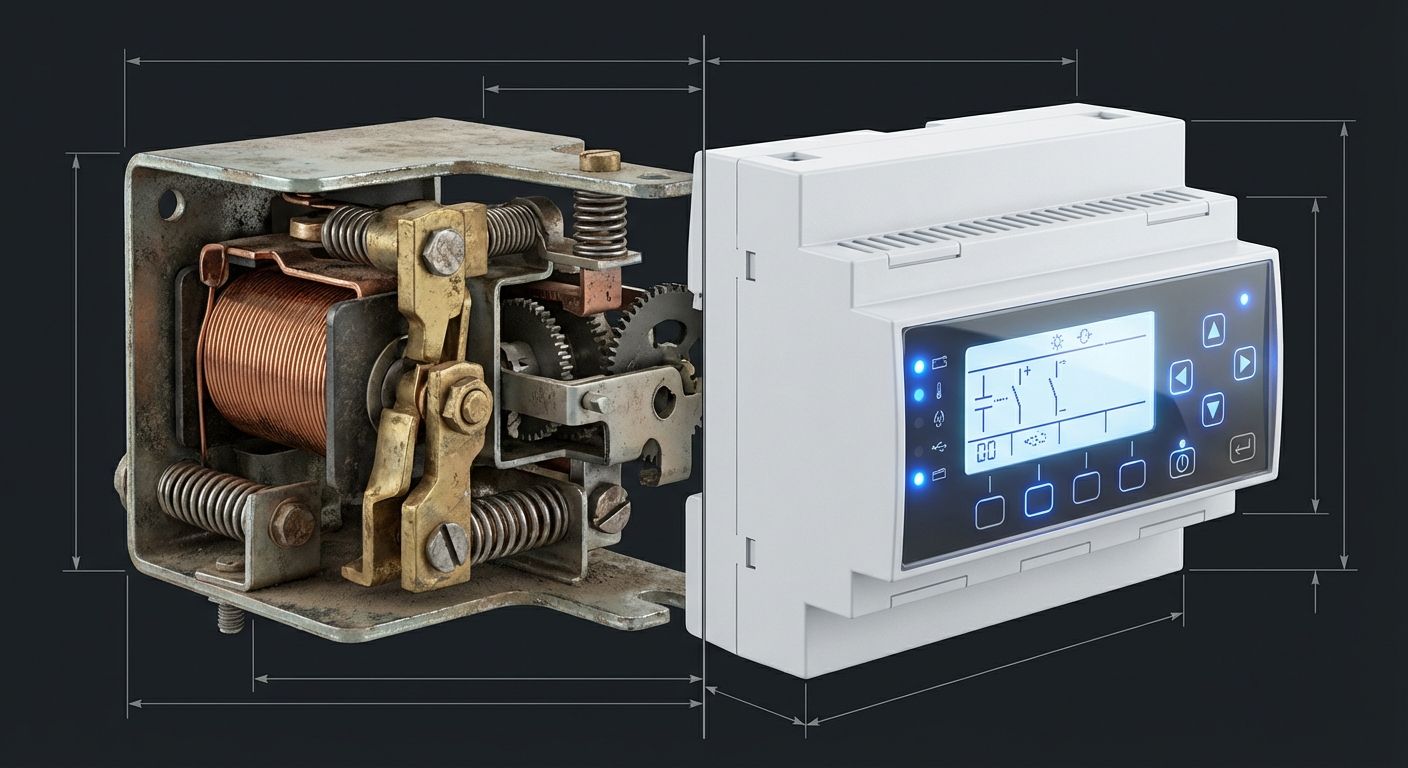

Mekanikal vs Digital: Perbandingan Visual

Untuk memperjelas perbedaan, berikut perbandingan head-to-head:

Verdict: Relay digital unggul di TCO, reliability, visibility, dan future-readiness. Keunggulan mekanikal yang tersisa: simplicity, tahan banting fisik, dan nggak butuh DC power untuk operasi dasar.

Future-Proofing: Apa yang Bisa Kamu Dapatkan dari Relay Digital

Upgrade ke digital bukan cuma soal mengganti yang rusak — tapi juga membuka kemampuan yang sebelumnya nggak mungkin:

1. Predictive Maintenance

Relay digital bisa merekam thermal history dari relay itu sendiri, jam operasi contactor auxiliary, dan wear prediction. Ini data berharga untuk condition-based maintenance.

2. Power Quality Monitoring

Banyak relay digital multifungsi yang sudah include power quality monitoring: harmonics (THD), flicker, unbalance. Tanpa perlu alat terpisah.

3. Sequence of Events (SOE)

Kalau terjadi blackout atau cascading trip, relay digital bisa merekam sequence of events dengan resolusi milidetik — dari relay mana yang trip duluan, sampai breaker mana yang open. Ini invaluable untuk root cause analysis.

4. Remote Monitoring

Dengan komunikasi yang tepat (Modbus TCP, IEC 61850), kamu bisa monitor status relay dari control room — bahkan dari jarak jauh. Setting bisa diubah remotely (dengan proper authorization), dan alarm bisa di-forward ke DCS/SCADA.

5. COMTRADE Recording

Standard IEEE C37.111 untuk transient data recording. Kalau terjadi fault, relay merekam waveform arus dan tegangan dalam format COMTRADE — yang bisa di-analyze dengan software seperti MATLAB, ETAP, atau free COMTRADE viewer.

Checklist Persiapan untuk Vendor/Tender

Kalau kamu sedang menyiapkan dokumen tender untuk upgrade proteksi generator, berikut checklist yang bisa dipakai:

Penutup: Nggak Cuma Soal Ganti Relay

Upgrade proteksi generator dari mekanikal ke digital itu bukan proyek kecil. Ini investasi yang signifikan — baik dari sisi budget maupun downtime yang diperlukan selama pekerjaan. Tapi kalau kamu masih pakai relay mekanikal yang spare part-nya sudah discontinued, ini bukan soal nice-to-have — ini soal risk management.

Generator tanpa proteksi yang memadai itu ticking time bomb. Satu fault yang nggak terdeteksi bisa berakhir dengan stator winding burnout, forced outage berhari-hari, dan kerugian yang jauh melampaui biaya upgrade relay.

Dari pengalaman di lapangan, satu hal yang selalu aku tekankan: commissioning yang baik itu 50% dari keberhasilan proyek. Relay terbaik di dunia pun nggak berguna kalau setting-nya salah dan wiring-nya keliru. Investasi waktu di commissioning akan pay off di umur relay yang panjang dan reliability yang meningkat.

Kalau kamu sedang merencanakan upgrade proteksi generator di fasilitasmu, semoga artikel ini bisa jadi referensi. Dan kalau ada pertanyaan teknis — dari setting calculation sampai koordinasi study — jangan ragu untuk diskusi. Di dunia proteksi listrik, shared knowledge itu setengah jalan menuju solusi yang lebih baik.

Artikel ditulis berdasarkan pengalaman menangani proyek proteksi generator di berbagai fasilitas industri — dari pembangkit listrik, tambang, sampai kilang minyak. Nama perusahaan dan spesifikasi spesifik sengaja digeneralisasi untuk menjaga kerahasiaan.
