Retrofit MiCOM Relay ke Schneider P5: Panduan Plug and Play Lengkap

Pernah ngalamin situasi dimana relay proteksi di panel utama kamu udah mulai bikin masalah? Lampu indikator kedip-kedip, kadang reset sendiri, spare parts susah cari, dan yang paling bikin pusing: vendor bilang model itu udah end of life. Kalau kamu di industri oil & gas, mining, atau power plant, relay proteksi itu nyawa dari sistem kelistrikan. Kalau relay gak bekerja dengan baik, dampaknya bisa sangat besar.

Nah, Schneider Electric punya solusi yang sebenarnya udah lama ada tapi belum banyak yang tahu secara detail. Namanya EcoFit Life Extension Advanced. Konsepnya sederhana tapi genius: kamu nggak perlu ganti seluruh panel, nggak perlu tarik kabel baru, dan nggak perlu civil work. Relay lama MiCOM series kamu bisa diganti langsung ke Schneider Easergy P5 yang jauh lebih canggih, cukup dengan cara plug and play.

Artikel ini akan membahas semuanya dari A sampai Z. Mulai dari kenapa MiCOM relay butuh di-upgrade, apa sih keunggulan P5, bagaimana proses instalasinya, sampai pertimbangan teknis yang perlu kamu perhatikan sebelum memulai retrofit.

Apa Itu MiCOM Relay dan Kenapa Butuh Upgrade?

MiCOM adalah seri protection relay buatan Alstom yang kemudian diakuisisi oleh AREVA dan akhirnya menjadi produk Schneider Electric. Relay ini udah terpasang di ribuan panel switchgear di seluruh dunia, termasuk di Indonesia. Mulai dari pembangkit listrik, substation PLN, pabrik-pabrik besar, sampai instalasi oil & gas di Kalimantan.

Sebagai sedikit konteks sejarah, MiCOM series diperkenalkan sekitar tahun 2000 sebagai pengganti relay elektromekanikal dan solid-state yang lebih tua. Pada masanya, MiCOM adalah revolusi karena menghadirkan proteksi numerik dengan display, komunikasi serial, dan kemampuan self-diagnostic yang belum pernah ada sebelumnya. Banyak engineer senior yang masih ingat betapa mudahnya commissioning MiCOM dibanding relay elektromekanikal yang harus di-adjust pakai screwdriver.

Tapi teknologi nggak berhenti berkembang. Apa yang canggih di tahun 2000 sekarang udah tertinggal jauh. Standar komunikasi berubah, requirement cyber security muncul, dan ekspektasi user terhadap monitoring capability meningkat drastis.

Model-model MiCOM yang Umum di Indonesia

Model-model populer yang sering ditemui di lapangan antara lain:

MiCOM P120 untuk basic overcurrent protection. Biasa dipakai di feeder feeder yang nggak butuh proteksi kompleks. 2 digital input, 4 output relay.
MiCOM P121 seperti P120 tapi dengan tambahan earth fault direction detection. Sering dipakai di sistem radial dengan multiple source.
MiCOM P122 proteksi overcurrent yang lebih lengkap dengan cold load pickup dan breaker failure detection. Populer di feeder feeder industri.
MiCOM P123 model paling lengkap di range P120 series. Punya fitur tambahan termasuk voltage protection dan logic programmable. Ini yang paling sering ditemui di substation PLN dan industri besar.
MiCOM P125, P126, P127 untuk feeder protection yang lebih kompleks. P125/P127 support 16 digital input dan 11 output. Dipakai di instalasi yang butuh banyak interlock dan monitoring point.
MiCOM P220, P225 khusus untuk motor protection. Termal overload, locked rotor, start-up stall, dan negative phase sequence protection. Sering terpasang di MCC (Motor Control Center) di pabrik dan oil & gas.
MiCOM P920, P921, P922, P923 variant khusus untuk aplikasi tertentu. P920 untuk autoreclose, P921 untuk bay controller, P922 untuk directional protection, dan P923 untuk check synchronism.

Masalah Nyata di Lapangan

Masalahnya, Schneider Electric udah menghentikan produksi dan penjualan spare parts untuk sebagian besar seri MiCOM ini. Artinya kalau relay kamu rusak, mendapatkan penggantinya akan semakin sulit dan mahal seiring waktu.

Dalam praktik, kami di Radian sering banget ketemu situasi-situasi ini:

Relay MiCOM P123 di panel 20kV PLN mulai menunjukkan LCD yang flickering. Kadang display normal, kadang blank. Setting masih bisa di-access lewat software, tapi operasi dari front panel jadi tidak reliable.
MiCOM P225 di motor 500kW di pabrik kimia mengalami spontaneous trip tanpa ada fault yang terdeteksi. Investigation menunjukkan masalah di internal processing board relay. Replacement board nggak tersedia karena udah discontinued.
CDG relay electromechanical di substation mining yang udah berusia 30 tahun masih bekerja, tapi accuracy-nya udah sangat menurun. Time grading antar relay nggak lagi match dengan studi short circuit yang baru. Dan yang bikin pusing, spare parts CDG sudah hampir impossible dicari.
Engineer baru di tim operasi bingung karena interface MiCOM yang terkesan outdated dibanding relay relay modern yang pernah mereka pakai di proyek proyek lain. Training cost naik, troubleshooting jadi lebih lama.

Situasi-situasi ini bukan kasus teoritis. Ini realitas yang kami temui hampir setiap kali survey fasilitas kelistrikan di Indonesia. Dan solusinya selalu sama: perlu rencana replacement yang terstruktur.

Dari timeline di atas, kamu bisa lihat bahwa jendela waktu untuk mulai merencanakan retrofit itu sekarang. Tunggu sampai 2028 dan spare parts benar-benar habis? Bisa-bisa relay kamu rusak di saat kritis dan nggak ada penggantinya.

Kenapa Bukan Ganti Panel Baru Saja?

Ini pertanyaan yang paling sering muncul. Kenapa nggak sekalian ganti panel baru yang udah include relay modern?

Jawabannya pragmatis: biaya dan downtime.

Ganti panel baru berarti:

Shutdown total selama berhari-hari atau bahkan berminggu-minggu
Tarik ulang semua kabel power, CT, PT, dan control wiring
Recommissioning seluruh sistem proteksi dari nol
Biaya bisa 5-10x lipat dibanding retrofit
Butuh coordinate dengan banyak pihak (civil, electrical, commissioning)

Sedangkan dengan retrofit EcoFit:

Shutdown cuma 2 jam per relay
Kabel existing tetap dipakai, nggak ada perubahan wiring
Setting lama bisa dikonversi otomatis ke format P5
Panel tetap di tempat, cuma relay-nya yang diganti
Biaya jauh lebih efisien

Schneider Easergy P5: Game Changer untuk Protection Relay

Easergy P5 adalah protection relay generasi terbaru dari Schneider Electric. Bukan cuma replacement, tapi peningkatan signifikan dari segi fitur, komunikasi, dan keamanan siber.

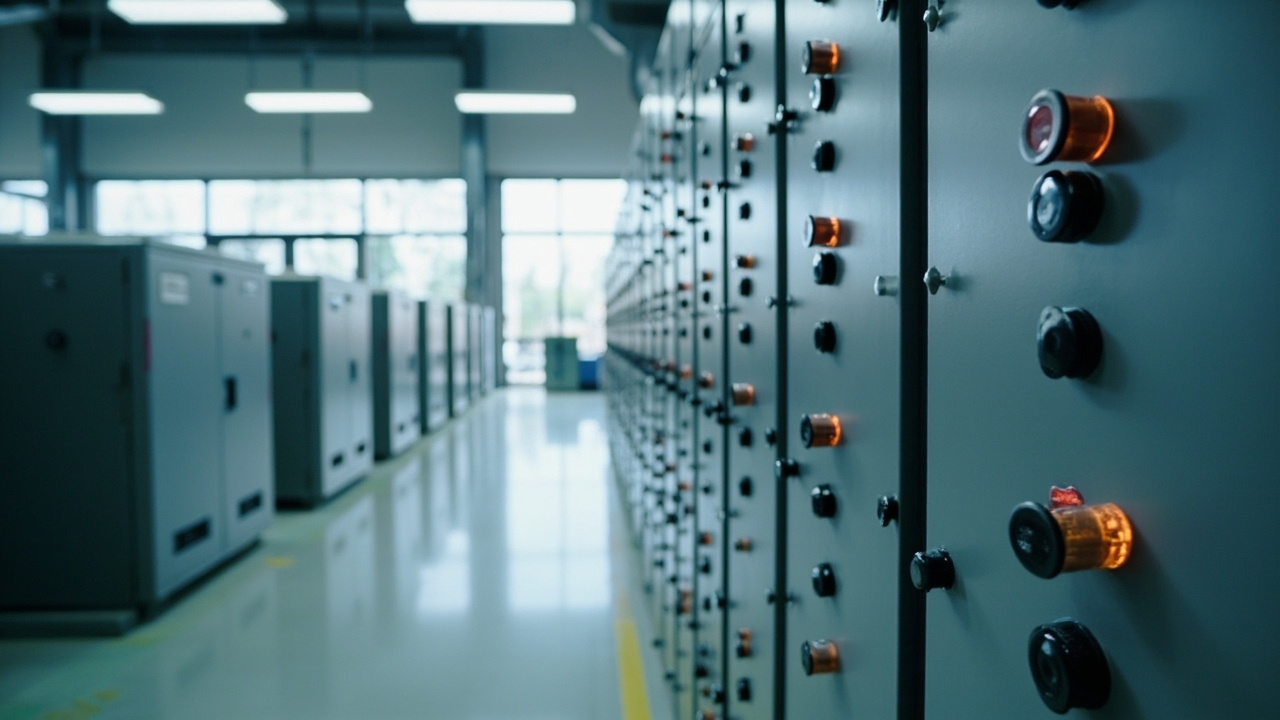

Switchgear panel modern dengan protection relay

Spesifikasi Utama Easergy P5

Sebelum masuk lebih dalam, berikut spesifikasi teknis utama P5 dibanding MiCOM Px20. Tabel ini penting untuk kamu yang ingin tahu persis apa yang berubah saat upgrade:

Perhatikan beberapa peningkatan signifikan di sana. P5 punya cyber security built-in, backup memory biar setting nggak hilang pas power off, single line diagram mimic display yang memudahkan operator monitoring, dan programmable function key untuk quick access ke fitur yang sering dipakai.

Komunikasi yang Jauh Lebih Canggih

Untuk instalasi yang sudah pakai SCADA atau DCS, P5 support lebih banyak protokol komunikasi modern. Termasuk EtherNet/IP yang sekarang banyak dipakai di industrial automation. Artinya integrasi ke sistem existing kamu akan lebih mudah.

EcoFit Life Extension Advanced: Bagaimana Cara Kerjanya?

EcoFit Life Extension Advanced adalah program Schneider Electric yang dirancang khusus untuk retrofit protection relay lama ke generasi baru. Konsep utamanya adalah circular economy dan sustainability.

Daripada membuang seluruh panel yang masih bagus secara fisik, Schneider mengganti komponen aktif (relay-nya saja) sambil mempertahankan case, wiring, dan infrastruktur pendukung yang sudah ada.

Prinsip EcoFit

Kompatibilitas Model

Schneider menyediakan kit retrofit yang berbeda tergantung model MiCOM yang kamu punya. Berikut matriks kompatibilitas lengkapnya:

Setiap kit ini sudah termasuk:

Easergy P5 relay unit yang sesuai
Installation kit (bracket, connector adapter jika diperlukan)
Setting conversion tool license
Dokumentasi teknis lengkap

Untuk MiCOM P123, P920, P922, dan P923 yang punya 8 output terkoneksi, perlu konsultasi tambahan dengan Schneider karena mungkin butuh konfigurasi khusus.

Proses Retrofit Step by Step

Oke, sekarang masuk ke bagian yang paling penting: bagaimana proses retrofit-nya. Schneider mengklaim instalasi bisa selesai dalam 120 menit per relay. Ini termasuk commissioning dan testing dasar.

Phase 1: Assessment dan Planning

Sebelum instalasi, ada beberapa hal yang perlu disiapkan:

Identifikasi model MiCOM yang terpasang. Cek label di relay atau dokumentasi panel. Pastikan tahu apakah itu P120, P121, P122, atau yang lain.
Backup setting existing. Ambil file setting dari relay lama menggunakan software eSetup atau SFT 2841. Format file untuk MiCOM P20 series adalah *.set.
Dokumentasi wiring. Foto atau dokumentasikan semua koneksi yang ada di terminal relay lama. Meskipun ini plug and play, dokumentasi tetap penting untuk safety.
Pilih kit EcoFit yang tepat. Berdasarkan model MiCOM yang terpasang.

Phase 2: Setting Conversion

Ini salah satu fitur paling berguna dari program EcoFit. Kamu nggak perlu input ulang semua setting proteksi dari nol. Schneider menyediakan Setting Conversion Tool (SCT) yang bisa mengkonversi file setting MiCOM ke format P5 secara otomatis.

Proses konversinya:

Hasil konversi ini akan menghasilkan:

File setting P5 dalam format *.epz
Conversion report yang menunjukkan parameter yang berhasil dikonversi dan yang perlu review manual
Warning list jika ada fitur di MiCOM yang nggak ada equivalennya di P5

Yang perlu diperhatikan: meskipun auto-convert ini sangat membantu, selalu review hasil konversi sebelum apply ke relay baru. Ada beberapa parameter yang mungkin butuh penyesuaian karena perbedaan karakteristik antara MiCOM dan P5.

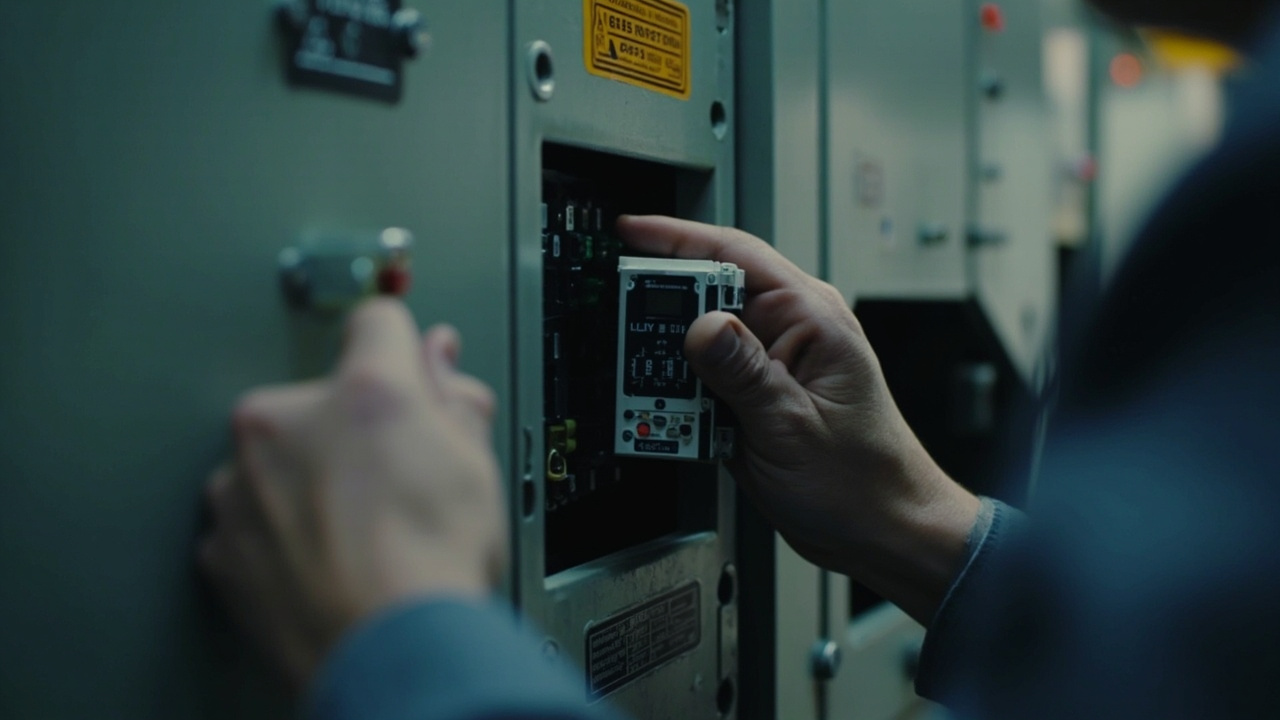

Phase 3: Instalasi Fisik

Ini bagian yang bikin EcoFit menarik. Proses instalasi fisiknya relatif sederhana karena P5 dirancang untuk menggunakan case MiCOM yang sama.

Langkah-langkahnya:

Isolate dan de-energize panel sesuai prosedur LOTO (Lock Out Tag Out)
Tarik relay MiCOM dari case (untuk withdrawable type) atau buka faceplate (untuk flush mounting)
Periksa kondisi case dan terminal. Pastikan nggak ada korosi atau damage
Pasang relay P5 ke case existing. Untuk model 20TE, relay P5 sudah dirancang dengan footprint yang sama
Sambungkan wiring ke terminal P5 sesuai dokumentasi wiring diagram
Energize dan mulai commissioning

Seorang teknisi yang berpengalaman bisa menyelesaikan swap ini dalam 30-45 menit. Sisa waktu dari 120 menit dipakai untuk commissioning dan testing.

Phase 4: Commissioning

Setelah relay terpasang, tahap commissioning meliputi:

Verifikasi power supply dan LED status
Cek setting yang sudah di-convert, pastikan semua parameter benar
Secondary injection test untuk verifikasi pick-up timing dan trip characteristics
Komunikasi test jika relay terhubung ke SCADA
Functional test dari semua input/output
End-to-end test dari CT sampai trip coil breaker

Upgrade dari CDG Electromechanical ke P5

Selain MiCOM series, EcoFit juga menangani relay CDG yang merupakan tipe electromechanical dan induction disk relay. Ini relay yang jauh lebih tua, awalnya buatan Alstom.

Perbandingannya cukup drastis:

Yang menarik, satu relay P5 bisa menggantikan tiga unit CDG yang terpisah. Jadi kalau panel kamu punya 3 unit CDG untuk R, Y, B phase, itu bisa diganti jadi 1 unit P5 saja. Hemat space dan lebih efisien.

Keunggulan Digital: Monitoring dan Remote Operation

Salah satu upgrade terbesar dari MiCOM ke P5 adalah kemampuan digital. Relay ini bukan cuma alat proteksi, tapi juga node monitoring yang terhubung ke jaringan. Ini pergeseran paradigma yang fundamental.

Dulu, protection relay itu kayak satpam. Tugasnya cuma satu: jaga kalau ada sesuatu yang salah, nyalakan alarm atau trip. Nggak ada komunikasi ke luar, nggak ada reporting, dan operator hanya tahu ada masalah kalau alarm menyala.

Sekarang dengan P5, relay itu lebih kayak satpam yang punya walkie-talkie, CCTV, dan akses ke command center. Bukan cuma jaga, tapi juga ngasih update real-time tentang kondisi area yang dijaga.

Asset Condition Monitoring

P5 bisa memantau kondisi relay dan peralatan terkait secara real-time. Fitur ini sangat berguna untuk predictive maintenance, dimana kamu bisa mendeteksi potensi masalah sebelum menjadi failure.

Monitoring capabilities meliputi:

Self-diagnostic untuk mendeteksi masalah internal relay sebelum terjadi failure
CT/VT monitoring untuk cek kesehatan instrument transformer
Circuit breaker monitoring melalui digital input
Thermal monitoring jika dilengkapi sensor suhu

Semua data ini bisa diakses via SCADA atau Schneider EcoStruxure platform.

Remote Operation

Dengan komunikasi Ethernet dan protokol modern, operator bisa melakukan operasi relay dari control room tanpa harus ke lokasi panel. Ini sangat berguna untuk instalasi yang tersebar, misalnya di area mining atau oil & gas yang jauh dari control room.

Cyber Security: Fitur yang Nggak Boleh Diabaikan

Di era digital saat ini, cyber security untuk peralatan kelistrikan bukan lagi opsional. Ini kebutuhan yang mendasar.

P5 punya fitur cyber security yang nggak ada di MiCOM:

User authentication dengan password protection
Role-based access control (operator, engineer, administrator)
Secure communication dengan enkripsi
Audit trail untuk semua perubahan setting
Firmware integrity check

Ini penting banget terutama untuk instalasi critical infrastructure seperti pembangkit listrik atau substation transmisi.

Berapa Biayanya? Pertimbangan Ekonomi

Ini bagian yang sering ditanyakan client. "Berapa sih biaya retrofit relay MiCOM ke P5?"

Jujur, biayanya tergantung banyak faktor:

Model MiCOM yang akan di-retrofit
Jumlah relay yang akan diganti
Apakah perlu setting conversion service
Biaya instalasi dan commissioning
Lokasi proyek

Tapi untuk memberikan gambaran, berikut perbandingan estimasi kasar:

Angka di atas tentunya sangat bergantung pada kondisi spesifik proyek. Tapi pesan utamanya jelas: retrofit EcoFit adalah opsi paling efisien dari segi biaya dan waktu.

Selain itu, Schneider menyediakan warranty untuk relay P5 hasil retrofit. Jadi kamu nggak hanya dapat relay baru, tapi juga jaminan pabrikan.

Sustainability dan Environmental Impact

Schneider Electric punya target Net Zero emissions by 2050. Program EcoFit ini bagian dari strategi mereka yang mereka sebut "Use Better, Use Longer, Use Again".

Mungkin kamu mikir sustainability itu urusan CSR atau marketing. Tapi sebenarnya ada aspek finansial yang real. Banyak perusahaan sekarang, terutama yang beroperasi di sektor mining dan oil & gas, punya KPI sustainability yang harus dipenuhi. EcoFit bisa jadi bagian dari pencapaian KPI tersebut.

Lebih dari itu, beberapa kontrak kerja sama dengan perusahaan multinasional sekarang mensyaratkan compliance terhadap environmental standards. Memilih retrofit yang sustainable bisa jadi value add dalam tender atau proposal kamu.

Apa artinya buat kamu sebagai end user?

Use Better: Kamu dapat relay yang jauh lebih canggih dan efisien
Use Longer: Umur panel switchboard kamu bertambah 15-20 tahun tanpa ganti total
Use Again: Komponen lama di-recycle secara bertanggung jawab

Dengan retrofit, kamu mengurangi:

Electronic waste dari panel lama yang sebenarnya masih bagus secara fisik
Carbon footprint dari produksi panel baru
Material consumption untuk kabel dan komponen baru

Pie chart di atas menggambarkan estimasi dampak lingkungan relatif. Retrofit EcoFit menghasilkan impact yang jauh lebih kecil dibanding ganti panel baru total, dan tentunya jauh lebih baik daripada tidak melakukan apa-apa (yang berarti risk of failure meningkat seiring waktu).

Studi Kasus: Kapan Retrofit Itu Layak Dilakukan?

Berikut beberapa skenario dimana retrofit MiCOM ke P5 sangat masuk akal:

Skenario 1: Relay MiCOM P123 di Feeder Panel PLN

Situasi: MiCOM P123 yang terpasang sejak 2005 mulai menunjukkan tanda-tanda aging. LCD display kadang blank, dan ada satu kali spontaneous trip yang nggak bisa dijelaskan.

Rekomendasi: Retrofit ke P5 menggunakan kit P5U20. Biayanya reasonable, downtime cuma 2 jam, dan kamu dapat proteksi yang lebih reliable plus fitur monitoring digital.

Skenario 2: CDG Relay di Mining Substation

Situasi: Substation di area mining masih pakai CDG electromechanical dari tahun 1990an. Relay masih bekerja tapi sangat sulit di-adjust, dan spare parts mustahal karena udah langka.

Rekomendasi: Retrofit ke P5. Satu unit P5 menggantikan tiga unit CDG. Bonus: kamu dapat fitur komunikasi modern untuk SCADA integration.

Skenario 3: MiCOM P225 di Motor Control Center

Situasi: Motor protection relay MiCOM P225 untuk motor 500kW di pabrik. Masih bekerja normal, tapi management ingin upgrade ke sistem monitoring terintegrasi.

Rekomendasi: Retrofit ke P5 menggunakan kit P5M30. Kamu dapat motor protection yang sama plus kemampuan remote monitoring dan alarm prediktif.

Spesifikasi Detail per Kit Retrofit

Untuk yang butuh detail lebih teknis, berikut spesifikasi per kit EcoFit berdasarkan datasheet Schneider yang rilis April 2026:

Kit P5U20 (FSRECOMIC120WP5) untuk MiCOM P120/P121/P122/P123:

Digital input: 10 channel
Digital output: 7 DO + 1 watchdog
Power supply: 24-250 VDC
Berat kit: 5 kg
Dimensi paket: 25 x 35 x 35 cm
Warranty: 18 bulan
Catatan: Installation fee belum termasuk

Kit P5F30 (FSRECOMIC125WP5) untuk MiCOM P125/P127:

Digital input: 16 channel
Digital output: 11 DO + 1 watchdog
Power supply: 24-48 V atau 48-250 V (dual range)
Berat kit: 6 kg
Dimensi paket: 25 x 35 x 35 cm
Warranty: 18 bulan
Catatan: Installation fee belum termasuk

Kit P5F30 (REL51303) untuk MiCOM P126:

Input CT: 1/5 A
Single line diagram: 6 controlled + 2 monitored objects
Digital input: 22 channel
Digital output: 15 DO + 1 watchdog
Berat kit: 150 gram (installation kit only, relay dipesan terpisah)
Dimensi: 10 x 10 x 1 cm
Warranty: 18 bulan

Kit P5M30 (REL51304) untuk MiCOM P220/P225:

Input CT: 1/5 A
Single line diagram: 6 controlled + 2 monitored objects
Digital input: 22 channel
Digital output: 15 DO + 1 watchdog
Berat kit: 150 gram (installation kit only, relay dipesan terpisah)
Warranty: 18 bulan

Perhatikan perbedaan berat yang cukup signifikan. Kit untuk P120-P123 dan P125/P127 beratnya 5-6 kg karena relay P5 sudah include dalam paket. Sedangkan untuk P126 dan P220/P225, kit-nya cuma 150 gram karena berisi installation adapter saja. Relay P5-nya harus dipesan terpisah sesuai konfigurasi yang dibutuhkan.

Waktu Instalasi: Type A vs Type B

Schneider mengklasifikasikan instalasi EcoFit MiCOM 20 series ke dalam dua tipe berdasarkan kompleksitas:

Type A (FSRECOMI20WP5INS1): Instalasi standard. Durasi estimasi 120 menit. Cocok untuk swap relay yang straightforward tanpa modifikasi wiring.
Type B (FSRECOMI20WP5INS2): Instalasi yang butuh extra working hours. Biasanya berlaku kalau wiring modification diperlukan karena perbedaan terminal layout, atau kondisi khusus di lapangan yang memerlukan adaptasi.

Type B bukan berarti lebih sulit. Cuma butuh waktu lebih lama karena kondisi lapangan yang nggak standard. Misalnya terminal block yang udah korosi dan perlu dibersihkan, atau wiring yang perlu re-route sedikit karena form factor P5 beda tipis dari MiCOM.

Checklist Sebelum Memulai Retrofit

Sebelum kamu hubungi vendor atau Schneider untuk order kit EcoFit, pastikan kamu udah siapkan hal-hal berikut:

Data relay yang terpasang: Model, serial number, firmware version
File setting: Extract setting dari relay menggunakan software yang sesuai
Single line diagram panel dan sistem proteksi
Wiring diagram koneksi relay ke CT, PT, dan breaker trip circuit
Jadwal shutdown: Minimal 2 jam per relay yang akan di-retrofit
Personnel: Minimal 1 engineer yang familiar dengan protection relay commissioning
Test equipment: Secondary injection test set untuk commissioning

FAQ

Apakah P5 benar-benar plug and play dengan case MiCOM?

Ya, untuk model 20TE (MiCOM P120-P123, P920-P923), P5 dirancang dengan footprint yang sama sehingga bisa langsung masuk ke case existing. Untuk model lain seperti P125-P127 dan P220-P225, ada installation kit adapter yang disediakan.

Berapa lama proses setting conversion?

Proses konversi otomatis dengan SCT biasanya memakan waktu 5-10 menit per relay. Tapi review manual dan adjustment bisa memakan waktu 30-60 menit tergantung kompleksitas setting.

Apakah perlu re-testing setelah retrofit?

Ya, commissioning test wajib dilakukan. Minimal secondary injection test untuk verifikasi pick-up dan timing characteristics. Untuk instalasi critical, end-to-end test dari CT sampai trip coil juga direkomendasikan.

Apakah bisa retrofit partial? Misalnya cuma ganti 2 dari 10 relay dulu?

Bisa banget. Satu keuntungan retrofit adalah kamu bisa melakukan secara bertahap sesuai budget dan jadwal maintenance. Nggak perlu ganti semua sekaligus.

Bisakah Setting MiCOM Ditranfer 100% ke P5?

Ini pertanyaan yang sangat teknis dan jawabannya: hampir semua parameter utama bisa di-convert, tapi ada beberapa yang perlu review manual.

Setting Conversion Tool (SCT) dari Schneider bisa menangani:

Pickup current untuk semua element overcurrent dan earth fault
Time multiplier (TMS) dan characteristic curve selection
Reset threshold dan reset delay
Digital input dan output assignment
Communication parameter mapping
Alarm threshold setting

Yang biasanya butuh manual adjustment:

Custom curve yang nggak standar (kalau MiCOM di-set dengan curve yang di-custom)
Logic scheme yang kompleks (programmatic logic di MiCOM mungkin perlu rewrite di P5)
Protection element yang sudah deprecated atau nggak ada di P5
CT ratio yang berbeda antara setting lama dan kondisi aktual (ini sebenarnya bukan masalah conversion, tapi housekeeping)

Saran kami: selalu lakukan review menyeluruh terhadap conversion report. Jangan langsung apply hasil conversion tanpa cek. 10-15 menit review bisa menyelamatkan kamu dari jam jam troubleshooting di kemudian hari.

Apakah Bisa Dikerjakan Sendiri Tanpa Vendor?

Tergantung kapabilitas tim kamu. Kalau kamu punya protection engineer yang berpengalaman dan punya akses ke SCT (Setting Conversion Tool), secara teknis bisa dikerjakan sendiri.

Tapi ada beberapa pertimbangan:

SCT license biasanya didapatkan melalui purchase kit EcoFit dari Schneider atau authorized partner
Secondary injection test butuh equipment khusus (OMICRON, ISA, atau set sejenisnya)
Kalau ada issue selama commissioning, akses ke Schneider technical support akan sangat membantu
Untuk instalasi critical (power plant, substation transmisi), risk-nya terlalu besar untuk dikerjakan tanpa support vendor

Komunikasi: Bisakah Langsung Terhubung ke SCADA Existing?

P5 support lebih banyak protokol daripada MiCOM. Tapi integrasi ke SCADA existing bukan cuma soal protokol. Ada hal hal lain yang perlu dipertimbangkan:

Data mapping: Point list SCADA harus di-update sesuai data point yang tersedia di P5
Driver configuration: SCADA software mungkin perlu driver update untuk P5
Testing komunikasi: Pastikan semua data point terbaca dengan benar dan response time acceptable
Redundancy: Kalau SCADA kamu pakai redundant communication, pastikan P5 support konfigurasi yang sama

Sebagian besar SCADA modern (WinCC, Citect, Ignition) sudah support protokol yang dipakai P5. Tapi testing tetap wajib.

Bagaimana dengan Garansi?

Schneider menyediakan warranty untuk relay P5 hasil retrofit. Durasi warranty tergantung paket yang dipilih. Untuk EcoFit MiCOM P126 kit (REL51303) warranty-nya 18 bulan, dan untuk beberapa model lain ada opsi extended warranty.

Penting untuk dicatat: warranty ini berlaku untuk relay P5 unit itu sendiri, bukan untuk case atau wiring existing. Jadi pastikan kondisi case dan terminal relay lama kamu masih baik sebelum retrofit.

Kalau ada masalah pasca retrofit, Schneider punya worldwide support network. Selain itu, P5 punya fitur logging yang detail sehingga troubleshooting bisa dilakukan secara remote kalau relay terhubung ke jaringan.

Tips dari Pengalaman Lapangan

Setelah bertahun-tahun menangani retrofit relay di berbagai proyek di Indonesia, ada beberapa tips praktis yang bisa kami bagikan:

1. Mulai dari relay yang paling kritis. Kalau kamu punya 20 relay MiCOM di fasilitas, nggak harus ganti semua sekaligus. Prioritaskan relay yang proteksi sistem utama, relay yang sudah menunjukkan tanda aging, atau relay yang spare parts-nya paling sulit dicari.

2. Dokumentasikan segalanya sebelum retrofit. Foto kondisi relay, terminal, dan wiring dari semua angle. Backup file setting dan simpan di multiple location. Catat semua abnormality yang kamu temui. Dokumentasi ini akan sangat berharga kalau ada issue pasca retrofit.

3. Jangan skip commissioning test. Walau setting sudah di-convert otomatis dan relay sudah plug and play, commissioning test tetap wajib. Ini bukan formalitas. Ini untuk memastikan proteksi kamu benar-benar bekerja sebelum relay masuk service.

4. Latih tim operasi kamu. P5 punya interface dan fitur yang berbeda dari MiCOM. Operator dan maintenance technician perlu familiarisasi agar bisa memanfaatkan fitur fitur baru dengan optimal.

5. Pertimbangkan batch retrofit. Kalau kamu punya banyak relay yang sama di satu area, lakukan retrofit sekaligus dalam satu shutdown window. Ini lebih efisien daripada multiple small shutdowns.

Kesimpulan

Retrofit MiCOM relay ke Schneider Easergy P5 melalui program EcoFit Life Extension Advanced adalah solusi yang sangat pragmatis untuk masalah aging protection relay. Kamu dapat relay modern dengan fitur canggih tanpa harus mengorbankan waktu dan biaya untuk ganti panel total.

Key takeaways dari artikel ini:

MiCOM relay udah memasuki phase end of life. Spare parts akan semakin sulit didapat. Waktu terbaik untuk mulai merencanakan retrofit adalah sekarang.
EcoFit P5 benar-benar plug and play untuk model 20TE. Case yang sama, kabel yang sama, cuma relay-nya yang diganti.
Instalasi cuma 2 jam per relay. Way lebih cepat dibanding ganti panel baru yang butuh berhari-hari.
Setting conversion otomatis mempercepat proses commissioning secara signifikan.
Fitur digital P5 (monitoring, remote operation, cyber security) memberikan value yang jauh melampaui sekadar replacement.
Sustainability impact positif karena mengurangi waste dan memperpanjang umur infrastruktur yang sudah ada.

Kalau kamu punya MiCOM relay di fasilitas kamu dan sedang mikirin apa langkah selanjutnya, retrofit EcoFit P5 layak banget dipertimbangkan. Bicara dengan tim engineering kamu, cek model relay yang terpasang, dan mulai rencanakan.

Butuh bantuan untuk merencanakan retrofit relay MiCOM ke Schneider P5 di fasilitas kamu? Tim engineering kami di Radian Fokus Mandiri siap membantu mulai dari assessment, planning, sampai execution. Kami berpengalaman dalam protection relay retrofit untuk berbagai industri di Indonesia.

Hubungi kami:

Email: fanani@cvrfm.com
WhatsApp: +628115443456
Website: fanani.co/rfm

Konsultasi awal gratis. Kami bisa bantu survey lokasi, identifikasi model relay, dan bikin proposal retrofit yang sesuai kebutuhan dan budget kamu.
