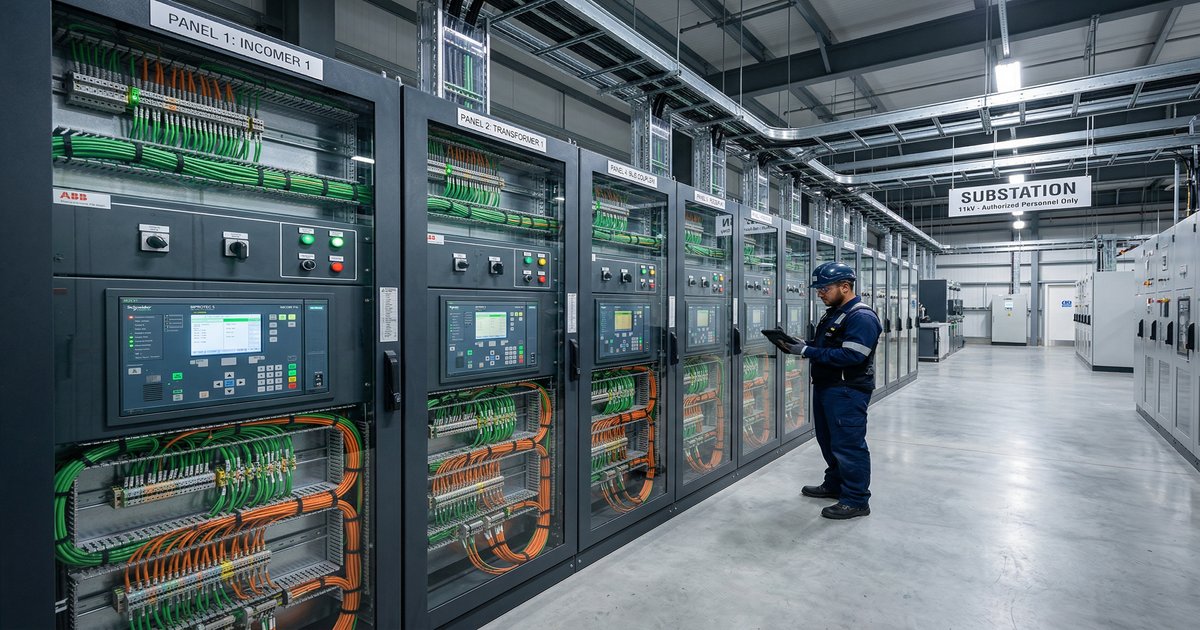

Protection Relay Basics: Apa, Kenapa, dan Gimana Kerjanya

━━━━━━━━━━━━

Bayangin kamu punya rumah. Kalau ada hubungan pendek di satu ruangan, kamu nggak mau seluruh rumah kebakar — maka kamu pasang sekring atau MCB (Miniature Circuit Breaker).

Sekarang bayangin sistem kelistrikan sebuah pabrik atau gedung 20 lantai. Arusnya ribuan ampere, tegangannya 20kV,dampak kalau terjadi gangguan bisa sangat fatal.

Di situlah protection relay berperan.

━━━━━━━━━━━━

Apa Itu Protection Relay?

Protection relay adalah device otomatis yang memonitor kondisi listrik — arus, tegangan, frekuensi — dan akan melepaskan (trip) circuit breaker kalau mendeteksi gangguan.

Beda sama MCB rumah yang cumadeteksi overcurrent, protection relay industri bisa mendeteksi:

• Overcurrent (arus berlebih)
• Short circuit
• Ground fault (arus bocor ke tanah)
• Overvoltage / Undervoltage
• Reverse power
• Frequency deviation
• Differential fault (beda arus masuk vs keluar)

Analogi Sederhana

MCB = Satpam RT/RW
Protection Relay = Tim Security Profesional dengan SOP lengkap

MCB cuma kenal "arus besar = potong". Protection relay kenal "arus besar dari arah yang nggak normal = ada masalah di sini, potong".

━━━━━━━━━━━━

Gimana Protection Relay Bekerja?

flowchart TD
    A["🟡 CT / PT Sensors<br/>Mengukur Arus & Tegangan"] --> B["📊 Measurement Unit<br/>Sampling & Conversion"]
    B --> C["⚖️ Comparison Unit<br/>Bandingkan dengan Setpoint"]
    C --> D{"🤔 Normal<br/>atau<br/>Gangguan?"}
    D -- Normal --> E["✅ Continuously Monitor"]
    D -- Gangguan --> F["🚨 Trip Command"]
    F --> G["⚡ Circuit Breaker<br/>Buka dalam ms"]
    G --> H["🛡️ Fault Cleared<br/>Sistem Aman"]
    style F fill:#ffebee,stroke:#c62828
    style G fill:#ffebee,stroke:#c62828
    style H fill:#e8f5e9,stroke:#2e7d32

Timeline-nya:

sequenceDiagram
    participant CT as CT/PT Sensors
    participant Relay as Protection Relay
    participant CB as Circuit Breaker
    participant System as Electrical System

    CT->>Relay: Continuous current/voltage samples
    Relay->>Relay: Compare against settings
    Note over Relay: Normal operation<br/>100-200ms monitoring cycle

    CT->>Relay: Fault detected!
    Relay->>Relay: Validate fault (100-200ms)
    Relay->>CB: TRIP command
    CB->>System: Break circuit
    Note over System: Fault cleared<br/>in 50-200ms total

    Relay->>System: Annunciate / SCADA alarm

Total response time: 3 cycles (50ms) untuk relays modern, bisa 1-2 cycles (16-33ms) untuk relays cepat.

━━━━━━━━━━━━

Fungsi Utama: 5 Jenis Protection yang Penting

1. Overcurrent Protection (51/50)

Yang paling dasar. Jika arus melebihi setting dalam waktu tertentu, relay trips.

I > 110% setpoint → Time delay → Trip
I > 300% setpoint → Instantaneous → Trip

2. Distance Protection (21/67)

Relay mengukur impedansi (rasio V/I). Kalau impedansi turun di bawah setting, artinya ada gangguan di sepanjang feeder.

Keuntungan: Bisa kasih selective tripping — gangguan di zona 1 langsung trip, zona 2 backup.

3. Differential Protection (87)

Ini yang paling akurat untuk transformer dan generator. Relay membandingkan arus masuk vs arus keluar. Beda = ada gangguan di dalam equipment.

I_in - I_out = 0 → Normal (no trip)
I_in - I_out > threshold → Internal fault → Trip

4. Ground Fault Protection (64)

Mendeteksi arus yang bocor ke tanah. Sangat critical untuk:

• Motor besar
• Generator
• Transformer

5. Over/Under Frequency Protection (81)

Frekuensi grid normal 50Hz (Indonesia). Turun atau naik drastis = ada masalah besar di generator atau beban.

━━━━━━━━━━━━

Protection Zones: Gimana Relay Saling Koordinasi

flowchart TD
    subgraph Generation["🗄️ Generation Zone"]
        G[Generator] --> GT[Generator Transformer]
    end

    subgraph Transmission["🔌 Transmission Zone"]
        GT --> L1[132kV Line 1]
        L1 --> L2[132kV Line 2]
    end

    subgraph Distribution["🏭 Distribution Zone"]
        L2 --> Sub[Substation]
        Sub --> T1[Transformer T1]
        T1 --> Bus[Main Busbar]
        Bus --> FM1[Feeder Main 1]
        Bus --> FM2[Feeder Main 2]
    end

    FM1 -.-> CB1["Circuit Breaker 1"]
    FM2 -.-> CB2["Circuit Breaker 2"]
    Sub -.-> CBSub["Circuit Breaker Sub"]
    L1 -.-> CB_L1["Circuit Breaker L1"]

    style Generation fill:#e3f2fd,stroke:#1565c0
    style Transmission fill:#fff8e1,stroke:#f57f17
    style Distribution fill:#e8f5e9,stroke:#2e7d32

Prinsip koordinasi:

Zone 1 (terdekat fault): Trip tercepat — instantaneous
Zone 2 (backup): Trip lebih lambat — time delayed
Zone 3 (far backup): Trip paling lambat — sebagaibackup terakhir

Ini namanya selective coordination — gangguan di ujung saluran nggak langsung trip generator, tapi cuma trip breaker terdekat dulu.

━━━━━━━━━━━━

Jenis-jenis Protection Relay

Numerical relay (digital modern) itu kayak komputer mini yang dedicated buat protection. Bisa:

• Komunikasi via network (modbus, IEC 61850)
• Self-testing & self-diagnosis
• Event recording & oscillography
• Remote setting adjustment

━━━━━━━━━━━━

Standard yang Perlu Diketahui

IEC 60255 — Standar internasional untuk protection relays

IEEE C37.2 — Electrical Power System Device Function Numbers:

• 50 — Instantaneous Overcurrent
• 51 — Time Overcurrent
• 67 — Directional Overcurrent
• 87 — Differential
• 86 — Lockout

ANSI Device Numbers (IEEE) vs IEC Function Codes — dua standar yang berbeda, tapi tujuannya sama.

━━━━━━━━━━━━

Why It Matters

Safety — Arus pendek di 20kV bisa buat ledakan arcs flash yang lethal. Relay memastikan fault cleared secepat mungkin.

Asset Protection — Transformer Rp 5 Milyar nggak bisa di-replace dalam 24 jam. Protection relay mencegah kerusakan cascade.

System Stability — Kalau gangguan nggak diisolasi, seluruh grid bisa collapse. Ini yang terjadi di blackout 2009 Jakarta.

Compliance — Indonesian electrical safety standard (PUIL) dan internasional standards (IEC/NEC) mewajibkan protection yang adequate.

━━━━━━━━━━━━

Kesimpulan

Protection relay itu bukan overhead — itu insurance. Biaya relay + CT + CB untuk satu feeder mungkin Rp 500 juta. Tapi satu kali transformer failure tanpa protection bisa Rp 5 Milyar + downtime berminggu-minggu.

Basic principle:

"Detect correctly, trip selectively, clear the fault fast."

Suatu hari kamu maintenance panel listrik, coba cek protection relaynya — settingsnya masih sesuai dengan kondisi beban sekarang? Relay yang bagus nggak cukup, settings yang benar lebih penting.

Questions soal protection relay? Contact Radian Group untuk technical consultation.
